家庭能源獨立化趨勢下，雙向計量電能表如何賦能陽臺儲能系統？

隨著分布式能源技術的發展，陽臺光伏與儲能系統作為家庭級能源自給自足的重要解決方案，日益受到城市居民與物業開發商的關注。如何對這些微型能源系統實現能量采集、計量與智能管理，成為推動系統穩定運行與收益核算的關鍵環節。本文結合ADLN系列導軌式多功能電能表的技術特性，分析其在現代陽臺儲能系統中的應用價值與功能實現，探討其在防逆流控制、雙向電量監測、通訊集成等方面的技術適應性。

01政策背景

現代城市住宅陽臺面積充足，具備良好的日照條件，安裝分布式光伏發電系統成為現實選擇。隨著居民對“自發自用+儲能+電網互動"模式認知的提升，陽臺儲能系統已從單純發電系統演變?yōu)楹w光伏、逆變器、儲能電池與智能計量管理于一體的小型能源管理平臺。

在此系統中，智能電能表不再只是簡單計量工具，而是實現能流控制、收益分析、并網交互管理的關鍵節點。ADLN系列作為為光伏與儲能系統量身打造的智能電能計量設備，具有廣泛的適配性與系統聯動能力，特別適用于城市家庭級“陽臺儲能"場景。

02構造與組件

陽臺儲能組成架構

陽臺儲能系統通常由以下幾個部分組成：

光伏組件（PV）：將太陽能轉化為直流電；

逆變器（Inverter）：將直流電轉換為可供家用的交流電；

儲能電池（Battery）：在白天儲電，晚上或用電高峰時釋放；

能量管理系統（EMS）：調度能量流動與策略；

電能計量設備：對電量進行實時采集和雙向監控；

并網接入點：系統可能部分接入公共電網，實現賣電或防逆流控制。

儲能系統組件要求

計量正、反向有功電能，便于計算光伏發電量與電網購電量；

實時監控電壓、電流、功率、頻率等參數，支持系統運行狀態分析；

具備防逆流功能的接口支持，防止發電反送影響鄰里用電安全；

可通過RS485與EMS或逆變器通信，實現數據共享與聯動控制。

03陽臺儲能計量難點

臺光伏作為一種分布式、微型化的光伏應用形式，雖然安裝靈活、投資小、便于普及，但在電能計量與管理方面仍存在一些典型的技術難點。以下是陽臺光伏計量常見的幾個核心難點：

計量精度難以保障

負荷功率波動大：陽臺光伏規模較小，且多為居民用戶，負載隨用電行為頻繁變動，容易出現功率“震蕩"或零點附近跳動，給傳統表計帶來采樣困難。

晝夜反轉功率小：白天陽臺發電接近家庭總用電，出現頻繁的“正負切換"，若表計響應速度慢、靈敏度低，容易出現“漏計"或“誤計"。

雙向電能統計難實現

傳統表僅支持單向計量，不能分辨電能流向（發電/購電），容易導致結算不清。

需統計正向與反向有功電能，以區分自發自用、電網補能和余電上網部分，這是居民對補貼、電費精算的核心關切。

無法與聯動“防逆流"

很多陽臺光伏系統部署在居民區或老舊樓宇，公共電網容量有限，存在不允許發電“反送"入網的限制。

沒有計量表支持功率實時通訊或限流控制信號輸出，逆變器就無法主動調節發電，容易違規或被迫停機。

設備安裝環境受限

陽臺系統通常靠近住宅內部電表箱，安裝空間小、線路混亂、改造困難；

開口式互感器難以準確固定，容易造成計量誤差；

居民對施工影響敏感，不愿意做復雜電氣改造，要求設備安裝方便、無需斷電接線。

通信差，無法遠程讀取

很多居民沒有專業采集終端或網關，僅依靠手動抄表，無法實現遠程抄表、故障預警、數據分析；

對接EMS系統或手機APP管理平臺困難，影響用戶體驗；

有的表僅提供脈沖輸出，不具備RS485或Modbus接口，難以實現數據上傳。

電價復雜，結算難度大

有的地區執行“分時電價"，需要按時段統計發電與購電；

陽臺光伏產生的“自發自用"部分難以單獨評估，需要具備多時段雙向能量計量能力；

若接入第三方平臺或售電公司，需符合國標電能精度與協議標準，否則無法對接。

用戶側對數據可視化需求高

居民希望查看“每天發了多少電、用了多少、自用了多少"，需要電表具備LCD顯示、歷史數據、通訊接口、APP對接等功能；

傳統計量設備界面單一、無數據存儲或缺少展示手段，用戶無法自主掌握數據。

陽臺光伏計量的難點集中在“功率小而變、方向難識別、設備受限制、數據難獲取"這四個方面。

要解決這些問題，需要采用快速響應、雙向計量、通訊友好、安裝便捷的智能電能表（如ADL-N系列），并結合逆變器聯動與平臺可視化，實現真正意義上的陽臺光儲智能化。

04解決方案

4.1 為什么陽臺光伏需要雙向計量電能表？

陽臺光伏儲能系統的核心在于光伏組件、逆變器、儲能電池和家用電網的協同工作。為了確保每一環節都在運行，需要監測電能流向。

但是，傳統電表往往僅適用于單一計量需求，難以滿足分布式能源系統的復雜要求。而外置互感器電表可以測量光伏發電量、儲能充放電量以及家庭用電量，為智能能源管理提供可靠的數據支撐。

4.2 外置互感器電表的三大核心優勢

在眾多電能計量設備中，外置互感器電表為何適合陽臺光伏？以下三大優勢不容忽視：

高精度監測——可實時監測電壓、電流、功率、功率因數等參數，記錄光伏發電量，避免因數據誤差影響電費結算或收益計算。

靈活適配不同功率——支持不同規格的電流互感器，適用于多種光伏儲能系統，無論是3kW小型家庭光伏還是更大功率的系統，都能計量。

遠程監控，智能管理——通過RS485通訊和Modbus協議，電表可接入能源管理系統，用戶可通過手機APP或云平臺隨時查看光伏發電和儲能情況，實現智能化管理。

雙向計量電能表

ADL 系列導軌式多功能電能表，是主要針對于光伏并網系統、微逆系統、儲能系統、交流耦合系統等新 能源發電系統而設計的一款智能儀表，產品具有精度高、體積小、響應速度快、安裝方便等優點。具有對電 力參數進行采樣計量和監測，逆變器或者能量管理系統（EMS）與之進行通訊，根據實時功率及累計電能實 現防逆流、調節發電量、電池充放電等功能，可雙向計量，實現戶用分布式光伏能量管理。

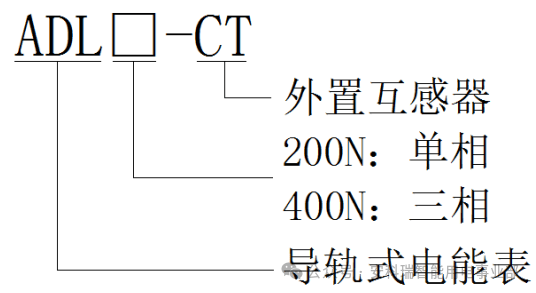

型號說明

功能列表

功能特點

ADL系列外置互感器導軌式多功能電能表是專為光伏并網系統、微逆系統、儲能系統等新能源發電系統設計的智能儀表。其主要功能特點包括：

電能計量功能：ADL系列電能表能夠?qū)崿F(xiàn)有功電能和無功電能的雙向計量，支持正向和反向電能計量，適用于光伏儲能系統中的電能計量需求。

電力參數測量：該電能表能夠測量電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率等全電力參數，確保系統運行狀態的實時監控。

通信功能：ADL系列電能表支持RS485通信接口，采用Modbus RTU通信協議，能夠與逆變器或能量管理系統（EMS）進行數據交互，實現遠程監控和智能管理。

高精度與快速響應：電能表具有高精度測量能力，誤差范圍在±0.5%以內，響應時間短，能夠快速捕捉電力參數的變化，確保系統的實時性和準確性。

多種安裝方式：ADL系列電能表支持導軌式安裝，安裝方便，適用于各種光伏儲能系統的安裝環境

組成架構

05典型應用方案

單戶型陽臺光伏儲能系統

居民在陽臺上安裝2kW\~3kW的光伏板與5kWh儲能電池，ADL200N電表安裝在家庭主配電箱內，實時監控家庭總用電功率、發電功率與電網購電功率，數據上傳至智能手機App或能量管理平臺，實現圖形化能耗分析。

多用戶并網陽臺發電

在同一棟樓內多戶安裝獨立光儲系統，通過ADLN表計分別計量每戶的發電、儲能與并網用電情況，配合物業平臺統一管理與分賬，實現“社區微電網"運營管理。

反送功率敏感的住宅改造

在老舊小區中，由于公共電網容量限制，需要嚴格限制光伏反送功率。通過ADLN表計檢測功率方向，配合逆變器聯動調節，確保“零反送"運行，兼顧綠色節能與電網安全。

06結語

智能電能表是實現陽臺儲能系統精細化能量管理的核心組件。ADLN系列導軌式電能表以其高精度、快速響應、靈活通信與結構友好的特性，契合陽臺光儲一體化的實際需求，為家庭級能源獨立與綠色生活方式提供了堅實技術支撐。

隨著國家鼓勵“光儲直柔"家庭能源系統建設，以及電價分時、碳積分機制的推廣，陽臺儲能系統將迎來廣泛普及。作為核心計量控制節點，智能電能表不僅僅承擔電量監控，還將在家庭能流調度、用戶側電價策略、用電行為引導等方面發揮更大作用。

ADLN系列作為支持多制式、多接口、開口式安裝的專業電表產品，將成為未來陽臺能源系統的標準配置之一。
